WJ41H、WJ41W型PN16~PN40波紋管截止閥

您當前的位置:首頁 / 產品中心 / 波紋管截止閥 / WJ41H、WJ41W型PN16~PN40波紋管截止閥

產品展示

WJ41H、WJ41W型PN16~PN40波紋管截止閥

WJ41H、WJ41W型PN16~PN40波紋管截止閥

WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥適用于工作壓力 1.6~4.0MPa,工作溫度-29~350℃的石油、化工、制藥、化肥、電力行業等各種的工況上,卻斷或接通調節管路介質。【產品特點】1、產品結構合理、密封可靠2、密封面堆焊Co基硬質合金,耐磨、耐腐、抗摩擦性能好、使用...

  • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
  • 價格合理:嚴格把控成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:新型生產流水線,充足的備貨,縮短了交貨期!
  • 熱線:13806695357 徐先生

產品詳情

WJ41H、WJ41W 型PN16~PN40波紋管截止閥【產品用途】
WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥適用于工作壓力 1.6~4.0MPa,工作溫度-29~350℃的石油、化工、制藥、化肥、電力行業等各種的工況上,卻斷或接通調節管路介質。

【產品特點】
1、產品結構合理、密封可靠
2、密封面堆焊Co基硬質合金,耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型

【執行標準】
結構形式:BB-BG-0S&Y
設計標準:GB12235
結構長度:GB12221
連接法蘭:GB9113、JB/T79、HG20596
試驗和檢驗:JB/T9092、GB/T13927

【性能參數】

型號 WJ41H-16C WJ41H-25C WJ41W-16P WJ41W-25P
工作壓力(MPa) 1.6 2.5 1.6 2.5
適用溫度(℃) ≤425 ≤150(保溫夾套)
適用介質 無腐蝕性介質 腐蝕性介質
材料 閥體、閥蓋、閘板 碳素鋼 鉻鎳鈦不銹鋼
閥桿 鉻不銹鋼 鉻鎳鈦不銹鋼
密封面 鉻不銹鋼或碳鋼堆焊硬質合金 鉻鎳鈦不銹鋼
填料 柔性石墨或夾不銹鋼絲柔性石墨 柔性石墨或夾不銹鋼絲柔性石墨
波紋管 奧氏體不銹鋼 奧氏體不銹鋼

主要外形和連接尺寸

公稱通徑 主要外形尺寸和連接尺寸
L D D1 L1 L2 H D0
WJ61H-16C WJ61H-25 WH61H-40 WJ61W-16P WJ61W-25P WJ61W-40P
15 110 34 22.5 10 18 214 22.5
20 130 40 28.5 11 18 242 28.5
25 140 48 34.5 12 20 245 34.5
32 160 56 43 14 22 296 43
40 180 64 49 15 25 337 49
50 230 85 61 18 28 342 61
公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b f Z-d H D0
WJ41H-16C WJ41W-16P
15 130 95 65 47 14 2 4-13.5 202 120
20 150 105 75 58 14 2 4-13.5 231 140
25 160 115 85 68 14 2 4-13.5 231 140
32 180 140 100 78 16 2 4-17.5 286 160
40 200 150 110 88 16 3 4-17.5 317 200
50 230 165 125 102 16 3 4-17.5 317 200
65 290 185 145 122 18 3 8-17.5 331 240
80 310 200 160 123 20 3 8-17.5 402 240
100 350 220 180 158 20 3 8-17.5 416 320
125 400 250 210 184 22 33 8-17.5 467 360
150 480 285 240 212 24 3 8-22 525 360
200 600 340 295 268 26 3 12-22 611 500

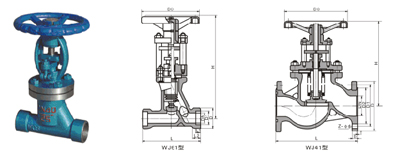

【結構圖片】
